连接器在电路中是怎样的？

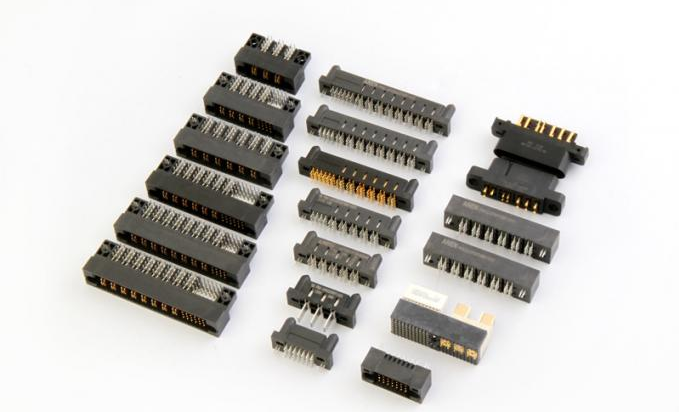

连接器变得越小，其必要性就越大。

缘故非常简单：商品都是在缩小。如今智能机、平板、血糖值探测器等成千上万电子产品对规格的规定愈来愈严苛，內部愈来愈密不可分，因此交给连接器的室内空间就很少了。这类发展趋势也发生在国防安全和航天航空行业，例如在通讯卫星、制导技术巡航导弹和航空公司电子控制系统中，在其中的紧凑型性规定仅有“缩微型”的连接器才可以达到。

对更中小型的连接器的要求在持续升高，设计技术工程师也就遭遇着一系列新的挑戰。她们再也不会将连接器的设计放进新项目的最终环节来进行。小型连接器必须谋定后动。它规定设计者事先考虑到封裝、使用性能、电流量负荷能力和可拆换性等各式各样的要素。

设计者理应考虑到拆换的便易性，尤其是密闭式的机壳中。MolexVITA67便是一种便于拆换的小型连接器。

下边是来自于微连接器经销商的一些设计提议。这种提议不但来自于连接器设计的权威专家，并且也是设计师惨重的经验交流，因此 非常值得设计师的参照。

电源电路设计中对连接器的七点考虑

1、在设计初期考虑到连接器

“技术工程师通常都太致力于设计总体系统软件，而把连接器放进设计的最终环节再考虑到。”TEConnecTIvity产品研发设计部负责人MitchStorry说，“她们觉得连接器非常简单，因此 她们能够把有关的设计放进最终环节。随后她们被自身的设计卡住了。”

Storry早已见到过多设计师在设计的最终环节才匆匆忙忙设计连接器的小故事了。他告知大家，在许多状况下，设计师最终迫不得已挑选非标的连接器进行设计，这不但拉升了成本费，还延迟时间了交货時间。

为了更好地防止那样的难题发生，有关专家认为在设计的初期就应当考虑到你将应用的连接器，随后为他们预埋设计室内空间，设计也紧紧围绕其进行。

“没有人缘故听你说‘最先，决策你需要的连接器’，”TEConnecTIvity商品研发工程师StephenT.Morley说，“但假如她们确实那样做，事实上能节约她们许多時间，也少了许多不便。”

2.掌握清晰室内空间的限定

虽然小型的板到板连接器的薄厚一般低于1毫米，但他们也一般运用在包裝密不可分的运用中。为了更好地处理潜在性的包裝上的难题，设计者必须考虑到PCB板上的路线布线、及其联接到连接器上的额外线缆。“由于间隔缩小，你务必让布线和线缆更窄。”Molex地域产品运营MikeHigashikawa说。

此外，请记牢一些连接器（如：柔性电缆连接器）出示了往前和向后旋转的选择项。当开展系统软件设计时，你需要考虑到这种旋转方式 。例如向后旋转的连接器假如正反面有另一个部件，那麼就很有可能很不易浏览。

最终，设计师还必须留意表层贴片机器设备有时候没法解决更小的部件。找一些状况下，她们必须新的真空泵喷头来处理这种难题。

3.弄清楚电流量负荷能力

伴随着连接器规格的降低，连接器的电流量负荷能力也随着降低。一般而言，小型连接器能解决200mA到1000mA中间的电流量，类似是更大一点的板对板连接器额定电压的一半。为了更好地赔偿较低的载流能力所产生的难题，设计者很有可能必须提升接线端子的总数。

4.考虑到小/小型联接的可靠性

“我需要提议这一点，不但是在设计环节，并且在拼装全过程中，都需要确保她们不受损。”TEConnecTIvity的Morley说。

Morley是RF运用中的一位微连接器设计权威专家，追忆说在他设计的国防、室内空间运用中，有一半的连接器都是在产品测试被损坏了。

如果不最先将这个问题放在心里，很有可能会推升成本费，他说道。毁坏的连接器必须重新部署、修整和标识。乃至还很有可能必须更加价格昂贵的，当场可拆换的连接器替代，并且那样的转变很有可能会让设计時间再增加一到两个星期。

Morley说：“理应留意的是始终要优先选择考虑到现有连接器，假如这种连接器兼容问题你的设计，再考虑到自身设计，那样能给你节约很多的時间。”

5.考虑到易拆换性

假如商品的表面是封闭式的，那麼你需要能从外边拆换的连接器。不然，你也就必须做一些电焊焊接的工作中了。

Morley说：“你做得越大，你对电焊焊接等专业技能就越娴熟，可是对全部系统软件导致损害的风险性也就越高。”

6.掌握连接器的作用规定

经销商必须顾客充足表述自身的要求，要不然她们很有可能会误会顾客的要求。这在必须生产制造自定的连接器的情况下看起来特别是在关键。

“精确地表明连接器的要求是尤为重要的，”Storry说，“假如描述不清或有忽略，大家就很有可能忽视设计的重要要求。”

7.考虑到机械设备地应力

溫度、冲击性和震动都是会在插口和电源电路间造成地应力。专家认为你应该挑选能防止这种力危害的连接器。

“我还在一些PCB板上看到了碎成残片的点焊，”Morley说，“当连接器牢固地联接到木板或是外构造处时，它务必要能承担冲击性和震动产生的力，不然就很有可能发生缝隙。”

Morley提议技术工程师应用互联系统软件来尽量减少安裝构造和节点中间的堆积地应力。“有很多经销商都出示那样的系统软件。”他说道，“设计师理应密切关注这一点。”
